Rodzaje zapisów EKG

4.1. Spoczynkowe EKG

Najstarsza i najpowszechniej stosowana rejestracja EKG, nazywana często standardowym 12-odprowadzeniowym zapisem EKG. Zapis wykonuje się u pacjenta w pozycji leżącej. Bezpośrednio przed badaniem pacjent nie powinien wykonywać wysiłków fizycznych. Podłączamy 10 „kabelków” za pomocą specjalnych łyżek (odprowadzenia kończynowe) i przyssawek (odprowadzenia przedsercowe). Patrz Rycina 1. Można stosować elektrody jednorazowe. Skóra powinna zostać odtłuszczona, owłosienie usunięte. W celu poprawy przewodności elektrycznej stosuje się specjalny żel lub zwykłą wodę. Większość aparatów posiada monitor, na którym można zweryfikować poprawność podłączenia i jakość zapisu przed uruchomieniem rejestracji.

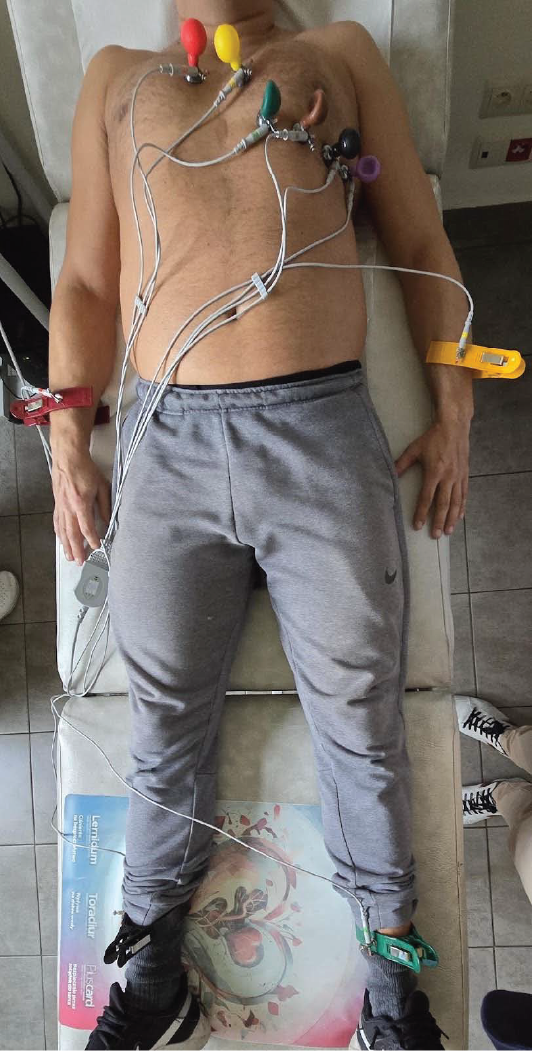

Układ odprowadzeń standardowych

Rycina 1.

Rozmieszczenie elektrod kończynowych:
czerwona – na prawym przedramieniu („prawa ręka”),
żółta – na lewym przedramieniu („lewa ręka”),
zielona – lewe podudzie („lewa noga”),
czarna – prawe podudzie (elektroda odniesienia, „zerowa”).

Rozmieszczenie elektrod przedsercowych
V1 – elektroda czerwona umiejscowiona w prawym czwartym międzyżebrzu przy brzegu mostka,
V2 – elektroda żółta umiejscowiona w lewym czwartym międzyżebrzu przy brzegu mostka,
V3 – elektroda zielona umiejscowiona w połowie odległości pomiędzy elektrodami V2 a V4,
V4 – elektroda brązowa umiejscowiona w lewym piątym międzyżebrzu w linii środkowo-obojczykowej lewej,
V5 – elektroda czarna umiejscowiona w lewym piątym międzyżebrzu w linii pachowej przedniej lewej,
V6 – elektroda fioletowa umiejscowiona w lewym piątym międzyżebrzu w linii>
